当前位置:
ACS Applied Materials And Interfaces及ACS Applied Energy Materials报道中心氢能源材料团队镁基储氢材料最新成果

作者:朱云峰 审核:崔升 上传:李博雅

镁基氢化物是具有潜在应用价值的储氢材料之一,但其具有动力学缓慢和热力学稳定的缺点。针对该问题,中心氢能源材料团队分别采用氢化燃烧合成和机械球磨,氢化化学气相沉积工艺改善镁基储氢材料性能。相关工作已发表于Adv. Mater.,J. Mater. Chem. A,Chem. Comm.等国际知名期刊。

近期,中心氢能源材料团队通过水热法制备Ni@TiO2复合催化剂,并通过机械球磨技术将该催化剂引入到经氢化燃烧合成制备的MgH2中。该复合催化剂的添加,显著改善了镁基储氢材料的储氢性能,尤为突出的是在50 ºC时,该体系在120 min吸氢容量达到4.5 wt.%。此外,该工作为通过构建高效催化剂改善储氢材料性能提供了新思路。相关工作发表在材料领域国际知名期刊ACS Applied Materials & Interfaces, 2018, 10 (30): 24975–24980 (IF: 8.097): Remarkable Synergistic Catalysis of Ni-Doped Ultrafine TiO2on Hydrogen Sorption Kinetics of MgH2。(第一作者:张纪光讲师;通讯作者:朱云峰教授)

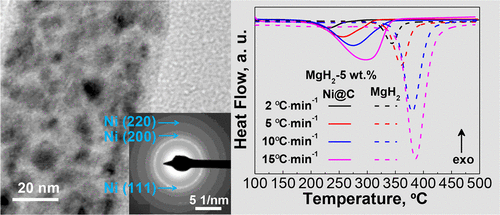

此外,该团队通过煅烧Ni的络合物,成功制备了一维碳负载纳米金属镍催化剂,并研究了该催化剂对MgH2储氢性能的影响。结果表明:一维碳载纳米镍催化剂的添加,有效改善了MgH2的脱氢性能,其脱氢表观活化能由146.4 kJ/mol降低至66.5 kJ/mol,同时该复合体系具有良好的循环稳定性。相关工作发表在ACS旗下能源材料新刊ACS Applied Energy Materials, 2018, 1(3): 1158-1165: Facile Synthesis of Carbon Supported Nano-Ni Particles with Superior Catalytic Effect on Hydrogen Storage Kinetics of MgH2。(第一作者:马仲亮博士生;通讯作者:朱云峰教授,李李泉教授)

上述工作得到了江苏先进无机功能复合材料协同创新中心、江苏省优势学科、国家自然科学基金及江苏省自然科学基金等项目的资助和支持。

版权所有©新利18彩票 材料科学与工程学院

Baidu
