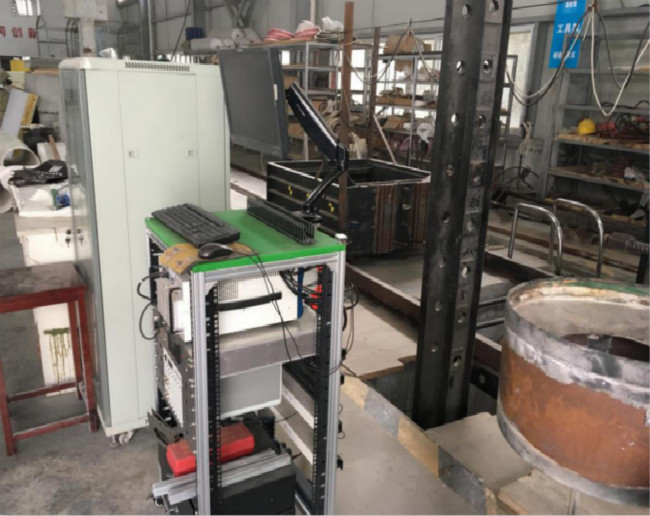

水平撞击试验系统

小车:1580kg,前段配备撞击头,冲击点距离地面高度为0.5m

传感器:应变式力传感器(最大量程2000kN

传感器精度:170000N/V

应变放大器:精度10V

采集卡:16通道,可测位移、加速度

处理系统;Labvieo将模拟信号转换为数字信号

边界条件:下端通过螺栓与基础固定,上端可设置为自由端或者铰结,其中基础距离地面0.6m,宽0.9m,基础以上构件最大柱高可达1.7m

动力:由图11大落锤提供动力,小车最大加速度可达15m/s2

适用实验:可用于各种钢管混凝土柱、钢筋混凝土柱的撞击实验。

作者:齐玉军单位:土木工程学院审核:王璐
