榫卯节点抗震性能试验


试验研究目的

针对直榫节点,对不同长度、宽度、高度尺寸的榫卯节点分别进行低周反复荷载试验,得到各节点滞回曲线,研究长度、宽度、高度三种参数对榫卯节点各种力学性能指标的影响。

试验装置

试验装置见下图。

试验加载装置及加载制度

试验在现代木结构实验室25T液压伺服作动器上进行。试验中柱的边界条件是上、下端均固接,在柱顶由液压千斤顶施加固定的轴向荷载。柱顶施加10kN的轴力。在柱顶放置盖板,用钢绞线连接盖板及柱底套筒,利用千斤顶顶出以拉伸钢绞线产生竖向荷载,装置见下图。

测试内容及测试方法

1、柱端轴向荷载。柱端轴向荷载主要由拉压传感器控制,试验过程中保持荷载在10kN

2、梁柱相对转角。在梁上下两端架设位移计,用来测量梁柱间的实时相对位移,通过两位移计的结果计算出梁柱的相对转角;

3、榫头的拔出量。在榫头端部架设位移计,榫头在低周反复荷载作用下会来回拔出,实时测量榫头的拔出量。

测点布置见下图。上述位移计及力传感器的数据采集通过应变采集设备完成。

试验现象:

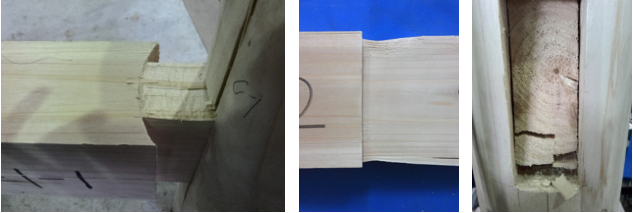

试验现象及破坏形态见下图。



作者:岳孔;单位:土木工程学院;审核:王璐
